差不多已在香港消失的同步效應

差不多已在香港消失的同步效應

在一個房間內只有一個或一組(同一相位)使用繞線式鎮流器的螢光管來提供照明，房間亦沒有其他光源(包括從窗外照入的任何光源)，同時這個房間有一個單相電動機正在運轉(跟螢光管同一相位)，並處於無負載式低負載中，而且與螢光管使用同一相電源供電。

這時由於螢光管與電動機的頻率相同(其實螢光管每秒會閃爍100次)，肉眼會被受欺騙，理論上你會看到運轉中的電動機是處於靜止狀態。實際上來說由於電動機是異步電動機，肉眼會看到一個1740RPM的電動機正在慢慢轉動。

想一下 : 有甚麼方法可以避免出現同步效應 ?

反問出現答案

1) 使用一個電燈泡，因為它的烏絲被燒得火紅，在1/100秒內不會被冷卻，因此也不會閃爍。
2) 把繞線式鎮流器更換為電子式鎮流器，因為它的頻率更高，因此不會出現同步效應。
3) 使用不同相的電源來供應給螢光管與電動機，這樣便不會出現同步效應。

本人的其他Blog

申請你的紐西蘭電業牌照及駕駛執照
Application your EWRB and Driving License in NZ
applicationnz.blogspot.com

紐西蘭生活 New Zealand Live

newzealand1943.blogspot.com

香港遊蹤 Signseeing Hong Kong

sightseeinghongkong.blogspot.com

Facebook
香港人在紐西蘭生活圈

2019年5月14日星期二

取回強積金

除了到達65歲法定退休年齡之外，能夠取回強積金的其中兩個方法(以HSBC為例) :
1) 永久性離開香港(回鄉證除此之外)。
表格
i)首先要去HSBC取得表格- 基於永久性地離開香港。

表格中可以選擇以支票或存入你名下戶口等方式。

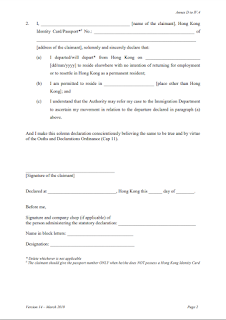

填寫後，也要取一張宣誓表格 - 基於提早退休的理由而申索累算權益的法定聲明，以往這表格可以在民政事務署取得，但現在只可以由強積金公司取得，表格中多了宣誓欄。如果未有取得填好，便要多去一次。

去民政事務署宣誓是不用預約，但要注意每日宣誓時間。

如用英文表格，在宣誓時，也要用英文來宣誓。

當宣誓完畢，便可以把填好的表格、法定聲明及外國居留的證明交回強積金管理公司。如無意外約一個月便可以取回強積金。

本人是以Work To Resident VISA來申請，也是Work VISA的其中一種，當然有別於一般的Work VISA。而且強積金已經全數取回。

在HSBC來說，基於永久性地離開香港跟小額結餘是用同一表格，但法定聲明則是另外一份。

本人的其他Blog

申請你的紐西蘭電業牌照及駕駛執照
Application your EWRB and Driving License in NZ
applicationnz.blogspot.com

紐西蘭生活 New Zealand Live

newzealand1943.blogspot.com

香港遊蹤 Signseeing Hong Kong

sightseeinghongkong.blogspot.com

Facebook
香港人在紐西蘭生活圈

2019年5月13日星期一

紐西蘭低壓電纜

在紐西蘭常用佈線的低壓電纜(TPS - Thermoplastic-sheathed，熱塑性護套) ，1.5sq.mm、2.5sq.mm及4sq.mm的相線和接地線是相同大小，6sq.mm的接地線便會小一點。

這電纜也會印刷上米數。

黃色外皮的可以用作3相電力系統上，不過絕緣物厚度相同，這裡是用紅白藍3色。

多用於入屋總線，16sq.mm的雙芯電纜。

這個不是單芯裝甲電纜，也是用於入屋總線，同樣是16sq.mm的雙芯電纜，不同的是中性線包圍在相線的外面。

4芯連接地線，主要用於商業及工業之上。

本人的其他Blog

申請你的紐西蘭電業牌照及駕駛執照
Application your EWRB and Driving License in NZ
applicationnz.blogspot.com

紐西蘭生活 New Zealand Live

newzealand1943.blogspot.com

香港遊蹤 Signseeing Hong Kong

sightseeinghongkong.blogspot.com

Facebook
香港人在紐西蘭生活圈

2019年5月12日星期日

故障繼電器跳脫特性的計算

故障繼電器及跳脫特性 IDMT Relay and Curve 1

故障繼電器及跳脫特性 IDMT Relay and Curve 2

公式

Curve type	k	α	tr
Standard inverse 1.3	0.06	0.02	1.3
Standard inverse 3.0	0.14	0.02	9.7
Very inverse	13.5	1	43.2
Extremely inverse	80	2	58.2
Long time inverse	120	1	120

自行代入數值計算一下吧

以 SI - 1.3Sec 為例
TMS - 時限設定 (Time Setting)
k = 0.06
α = 0.05
I及Is簡單來說便是故障電流倍數

t(I)為跳脫時間

Standard Inverse 1.3Sec (SI)

TMS 0.2
2倍故障電流
答案 = 0.430 Sec

TMS 0.2
5倍故障電流
答案 = 0.183 Sec

TMS 0.2
10倍故障電流
答案 = 0.127 Sec

TMS 0.5
2倍故障電流
答案 = 2.149 Sec

TMS 0.5
5倍故障電流
答案 = 0.917 Sec

TMS 0.5
10倍故障電流
答案 = 0.637 Sec

TMS 1.0
2倍故障電流
答案 = 4.298 Sec

TMS 1.0
5倍故障電流
答案 = 1.834 Sec

TMS 1.0
10倍故障電流
答案 = 1.273 Sec

Standard Inverse 3Sec

TMS 0.2
2倍故障電流
答案 = 1.003 Sec

TMS 0.2
5倍故障電流
答案 = 0.428 Sec

TMS 0.2
10倍故障電流
答案 = 0.297 Sec

TMS 0.5
2倍故障電流
答案 = 5.105 Sec

TMS 0.5
5倍故障電流
答案 = 2.140 Sec

TMS 0.5
10倍故障電流
答案 = 1.485 Sec

TMS 1.0
2倍故障電流
答案 = 10.029 Sec

TMS 1.0
5倍故障電流
答案 = 4.280 Sec

TMS 1.0
10倍故障電流
答案 = 2.971 Sec

Standard Inverse 又名為Normal Inverse (NI)

Very Inverse 13.5Sec (VI)

TMS 0.2
2倍故障電流
答案 = 1.350 Sec

TMS 0.2
5倍故障電流
答案 = 0.338 Sec

TMS 0.2
10倍故障電流
答案 = 0.150 Sec

TMS 0.5
2倍故障電流
答案 = 6.750 Sec

TMS 0.5
5倍故障電流
答案 = 1.688 Sec

TMS 0.5
10倍故障電流
答案 = 0.750 Sec

TMS 1.0
2倍故障電流
答案 = 13.500 Sec

TMS 1.0
5倍故障電流
答案 = 3.375 Sec

TMS 1.0
10倍故障電流
答案 = 1.500 Sec

Extremely Inverse 80Sec (EI)

TMS 0.2
2倍故障電流
答案 = 2.667 Sec

TMS 0.2
5倍故障電流
答案 = 0.333 Sec

TMS 0.2
10倍故障電流
答案 = 0.081 Sec

TMS 0.5
2倍故障電流
答案 = 13.333 Sec

TMS 0.5
5倍故障電流
答案 = 1.667 Sec

TMS 0.5
10倍故障電流
答案 = 0.404 Sec

TMS 1.0
2倍故障電流
答案 = 26.667 Sec

TMS 1.0
5倍故障電流
答案 = 3.333 Sec

TMS 1.0
10倍故障電流
答案 = 0.808 Sec

Long Time Inverse 120Sec

TMS 0.2
2倍故障電流
答案 = 12.000 Sec

TMS 0.2
5倍故障電流
答案 = 3.000 Sec

TMS 0.2
10倍故障電流
答案 = 1.333 Sec

TMS 0.5
2倍故障電流
答案 = 60.000 Sec

TMS 0.5
5倍故障電流
答案 = 15.000 Sec

TMS 0.5
10倍故障電流
答案 = 6.667 Sec

TMS 1.0
2倍故障電流
答案 = 120.000 Sec

TMS 1.0
5倍故障電流
答案 = 30.000 Sec

TMS 1.0
10倍故障電流
答案 = 13.333 Sec
