電壓降計算範本 Calculation of Volt Drop

你好! 先感謝你創做了這個BLOG,係我呢兩年真正接觸"電"這個行業以來,用以惡補既地方,畢竟我自覺取得電牌都是用了一些取巧方法得到,有點沽名釣譽之感, 所以這段時想學回來,而看畢你個BLOG有點問題想問:
1) 我曾經被問過, 一隻 Dyn11 11kv/380v 火牛, 可以用咩方法測試到係Dyn11 11kv/380v 火牛?
2) rcbo 自身既地線同中性線其實有何作用?
3) 一般用於最終電路既mcb既熔段值, 查cop 表9(2)係4.5KA就夠, 但如果該段線路既既熔段值我想計出嚟,咁應該點計?
4)voltdrop問题, 一般係用4%計, 咁咩情況用2.5%計呢?
先講sorry,因為以上問題很難從身邊同行及網上找到詳細解說,希望你能解答,謝謝


1) Dyn11 11kv/380v 首先，除了電力公司，在香港不會有人在高壓進行帶電工作。而且在高壓也沒有這類儀錶去引證，我們可以做的只有在經過電壓互慼器後的低壓進行。
比例測試
在高壓端(初級)注入100V 交流電，在次級你會量度正確比較為1V 交流電(100:1 / 11000:110)。
注意不可逆位，否則另一端便出現11000V 交流電。
Dyn11
D - 初級(大寫)為角形接駁
y - 次級(小寫)為星形接駁
n - 有中性線
11 - 初級與次級差距30度相角
一般儀錶不可能引證相角差 :
方法一) 把電源接入示波器
方法二) 這個儀錶應該可以

方法三) 現任中電工程員工 - 莫先生的意見

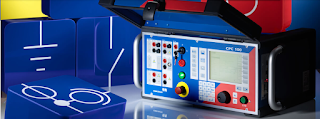

Omicron energy

2) RCBO 自身既地線同中性線其實有何作用?
這條細小的接地線主要為功能性接地用作RCBO內部的電子設備的零位參數，以提高靈敏度，操作速度，並允許設備即使中性線斷開也能檢測到接地故障。失去中性連接是罕見的事件，特別是在今天越來越常見的TN系統中。同時失去中性線並具有接地故障的機會率，即是雙重故障條件。儘管如此，RCBO與獨立的接地連接在一起“是為了提升安全”。

3)一般用於最終電路既mcb既熔段值, 查cop 表9(2)係4.5KA就夠, 但如果該段線路既既熔段值我想計出嚟,咁應該點計?
可以參考這一篇
如何在工程進行前計算接地環路阻抗值
其次是開啟電源後再用按地環路阻抗測試器去引證。
選擇 Prospective Fault Current (PFC)來測試預期故障短路電流(kA)。

4)voltdrop問题, 一般係用4%計, 咁咩情況用2.5%計呢?
如4%是由變壓器到最終電路的容許值
只果變壓器到電錶房已經損失1.5%，而你只計算電錶房到最終電路，才會出現2.5%。
假設在變壓器到電錶房已經損失3%，當你計算電錶房到最終電路，就只餘下1%可以使用。

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

局部放電 Partial Discharge

什麼是局部放電？
局部放電（Partial Discharge - PD）意指在中等和高壓電氣設備中的絕緣內發生的微小的電火花。每個離散的局部放電是絕緣體內被電氣性擊穿的結果。這些放電會侵蝕絕緣層並最終導致絕緣破損。

根據美國國家消防協會（NFPA 70B）的報告，電氣故障的主要原因是絕緣物被擊穿。美國國家電氣規範（NEC）指出，這些局部放電是絕緣劣化前的前期現象。來自IEEE Gold Book的研究表36表明，電纜，開關設備和變壓器最容易受絕緣破損影響。

50多年來，生產商及承辦商等對電氣資產進行了局部放電測試，作為持續預測性維護計劃的一部分。通過局部放電測試和監測解決方案獲得的數據可以提供關於絕緣質量及其對整體設備健康的影響的關鍵信息。由於局部放電活動通常在絕緣破損之前很早就存在，資產管理人員可以隨著時間的推移對其進行監控，並就維修或更換設備做出明智的決策。這些預測性診斷可幫助擁有人在意外中斷發生之前優先考慮維護或更換該設備。局部放電測試結果有助於預測關鍵資產的未來可靠性能和壽命。

局部放電排放（Partial Discharge - PD）活性的副產物 ：

光 - 有時可見

熱 - 紅外線

氣體 - 一氧化二氮，臭氧等氣味的氣體

聲學 - 聽覺和聽不見的超聲波

電磁傳輸

化學 - 綠色 - 氧化物+水分=硝酸

故障不僅限於老化的設備。對新安裝的設備進行驗收測試從一開始就建立可靠性。驗收測試可以：

驗證原始製造商的測試數據，並確定在安裝過程中或安裝後安裝不當，設計不良和/或工藝差的情況下發生的絕緣損壞。
識別早期的故障並捕獲基準數據，以便了解設備的生命週期內的健康狀況，以確保最大的投資回報。
集成局部放電解決方案

在設備以正常工作電壓通電的同時執行在線測試。測試在實際操作條件下，在正常溫度，電壓應力和振動水平下進行。這是一種非破壞性測試，不會使用可能對設備產生負面影響的過高電壓。與需要中斷服務和生產的離線測試相比，在線局部放電測試相對便宜。對於全天候運行的關鍵設施，這是識別絕緣條件的最佳解決方案。

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

跨步電壓 Step Potential

跨步電壓 (Step Potential )

不論是落雷還是高壓電塔，在對地產生電擊時，能源會慢慢在地面消散(並非瞬間消失於大地，落雷大約維持1秒至數秒之間，高壓電便視乎接地情況，最壞情況是持續放電)。因此在地面會形成了跨步電壓 (Step Potential) ，而泥土本身也因電阻阻值，令不同距離下產生不同電壓的電位差，當步履愈大，兩腳之間的電壓差便愈大。
舊日的宣傳短片也常出現，雷暴時不應跑步，特別是在沙灘。
如圖中的牛前腳與後腳便可以有100kV的電壓差距。

當遇上類似情況時，便應該最小步履慢慢移動直到離開帶電區域，多遠距離才是安全區域?這不能明確說明，因為各地區的土壤不一樣，而且就算是同一片土地，它每日的水份含量也可能不一樣，因此可會有很大影響，只能說愈遠愈安全。

當無法以最小步履慢慢移動時，可以考慮雙腳一起跳，只是失平衡倒下時，仍可能產生意外。

以下是外國電力公司提供對跨步電壓的指引。

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

行動電源 - 尿袋

行動電源 - 尿袋

大家有沒有留意，這類行動電源的輸入電源為5V(USB設定電壓)，而它的輸出電壓也是5V。但它的鋰電池只有3.7V，在任何畜電池充電時，也是用一個比它高的電壓輸入電池，才能進行充電，要是電池電壓還要高時，便只會放電，無法充電。
那為何行動電源的鋰電池只有3.7V，卻能提供5V的輸出電壓?

直流升壓電路

其實這不是甚麼新技術，在30年前已經出現這技術，只是效益低，功率少，以及能提升的只是數十個百分比，因此可以說沒甚麼真正用途。

時王今日，技術上有了不少進步。除了效益提升了不少之外，功率亦較大，能提升的電壓，已經大大提升。

早前消費者委員會的公佈，在測試後指出行動電源的聲稱容量與實際不附，這正正是無知的指責，因為廠商都會以鋰電池的容量為標準，而不是以提升電壓後的輸出電流量為標準，在電壓提升了30%，可用電流便少了30%，再加上其他損耗，因此最終只能提供聲稱容量的55至70個百分比。

行動電源是個極不符合環保原則的產品，為何?先不計算電流損失，用5V電源，充電後，畜電池只有3.7V(第一次損耗)，然後用直流升壓提升為5V(第二次損耗)，再以行動電源為手提電話的3.7V鋰電池進行充電(第三次損耗)。所以在市電消耗10W的能源，最終能使用在手提/智能電話中，可能30%也沒有。拜生果電話所賜，為何縮短智能電話壽命，而改用內置電池。

最少以130%電能為行動電源充電
100%充電完成
提升電壓後，只餘下55至70%的電流輸出
在扣除充電至智能電話的損耗，最少再扣減30%
最差的大約只有40%的電能用在智能電話
較好的大約只有50%的電能用在智能電話



薄機身設計

一般薄機身設計的行動電源會用這類鋰電池，雖然並非不會爆發，但設計上比較安全。

厚機身設計

厚機身設計的行動電源會用這類鋰電池，相對較易發生爆炸。

為求在短時間內設計及製造出廉價鋰電池，把導體跟電解液卷起來，便成為了18650鋰電池。

18是鋰電池的直徑18毫米。

65是鋰電池的長度65毫米。

0的意思是圓形。

其他型號也是如此表示。

線路保護模組

在行動電源 增加這個模組後便可以進行無線充電，分為發射及接收端模組。

這類無線充電只是方便，但損耗更大，因為先把電能轉變為磁場，然後再把磁場轉變回電能。

一個已膨脹的原廠鋰電池。要是一直在電話內充電也可能會爆炸，

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

免費軟體推介 - Android

免費軟體推介 - Android

電子應用

IC555的計算

8051的教學

PLC

LM317的計算

拍照後告知電阻阻值

 空調的計算

面積計算

 聲量計

照度計

英語

英文基本音標

不錯的英文練習軟體

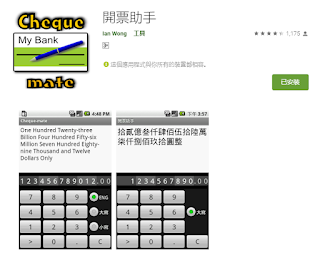

把阿拉伯數字轉變為英文格式的數字

提供文法檢查及修改建議

同時提供視窗版本

其他

GPS鬧鐘

可預先設定下車位置

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

無師自通系列 - 鑽咀之研磨

無師自通系列 - 鑽咀之研磨

How to sharpen the drill bit. 如何磨鑽咀 (鋒鋼)

想當年仍是學徒時已經自學磨鑽咀，只是留意了別人磨鑽咀的手法，再賞試幾次後便開始練成 ，當然手中的筆記也有以下的圖片，當年互聯網並未出現。

起初的只能鑽一些鐵碎出來，而且鑽幾個吼便已經燒毀了鑽頭再也鑽不動
反複多之研究及賞試後，便開始鑽出單面的扭紋條，開始變得鋒利起來，也比較不易燒毀鑽頭

，再多試幾次便可以鑽出雙面的扭紋條了鋒，也開始愈來愈鋒利。

磨鐵鑽咀切削刃不可以低於刃背寬任何一點。
兩面的切削刃形成中心點不可以有過大偏差 (一面大一面小)。
切削刃與後刃面的角落愈多 (鑽頭較尖 切割工件時愈多 亦較易燒毀 而且比較易發生意外)。
切削刃與後刃面的角落愈少 (鑽頭較頓 切割工件時愈少 鑽吼較慢)。
如果要大量鑽吼或鑽較大直徑時在施工時注入潤滑油，除了有助降溫也可以延長鑽咀的壽命。

鑽咀出廠時，它磨出的刃角是一般較常用的刃角，如切割較硬及較厚的物料時，必須重磨較大刃角，務求切割時較慢及鑽咀與物料的接觸面較小，因為接觸面過大，鑽咀除了容易燒毀之外，也可能因此而爆裂，碎片飛彈而出做成意外。

當然工件材質也是考慮因素之一。

磨鐵鑽咀的影片稍後再補上




How to sharp the wood drill bit. 如何磨木鑽咀

磨木鑽咀切削刃也是不可以低於刃背寬任何一點。
不同的是木鑽咀只有單切削刃。
磨完切削刃也要磨內刃口。
垂直刃要是撞了金屬也會有破損 這時也必需研磨一點。

在紐西蘭的店舖買一支25毫米直徑的木鑽咀 最平宜為$25紐西蘭元(刀)而Bosch的更要$50紐西蘭 不過這類木鑽咀只要一碰上釘子便會受損 碰上兩三次釘子的話 差不多已經鑽不入木材。

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

港人港語（第100章）

港人港語

猜一猜

(人物)

叉雞頭 -通常指專業技工（在未有電力從業員牌照制度前，給予大工的名稱）
掃把 - Supervisor 管工
厭尖唎埋 - Engineer 工程師
咕唎 - 苦力
老雜 - 雜工



(行為)
食咖哩 - 在正職以外的收入
企鵝 - 時常站著不動工的人
飛機師 - 答應上班而失蹤的人
消防員 - 時常上班途中有急事離開的人
棺材老鼠 - 食死人
順德人 - 順得人



財到光棍手(騙子) 有去無回頭
光棍佬教仔 平宜莫貪
風吹雞蛋殼 財散人安樂
鬼鬼鼠鼠偷蕃薯
笑騎騎放毒蛇
狗咬呂洞賓 不如好人心
肥婆塔 - 塌塌陷
壽星公吊脛 - 厭命長
船頭呎 - 度水（借錢）
青蟹 10元（因為舊版紙幣是綠色）
紅衫魚 / 一舊水 100元 因為舊版紙幣是紅色）
大牛 500元
金牛 1000元
老公撥扇 - 妻涼
老婆擔摭 - 陰公
和尚擔摭 - 無髮(法)無天
問和尚借 - 明知顧問
啞子食黃蓮 - 有苦自己知
瞎子摸象 - 不知有多大


電氣師父
一分半分，睇唔真。
泥水佬
一百 二百(mm)，唔多覺。



春夏
未食五月糉寒衣不入籠
清明時節雨紛紛，路上行人欲斷魂。


秋冬

一雨成秋
秋風起三蛇肥

春天不是讀書天
夏日炎炎正好眠
等到秋來冬又到
執定書包等過年

春秋二祭 - 春天有清明節 秋天有重陽節(重九) 意即一年兩次拜祭仙人
