特性曲線圖練習 II (單相)

特性曲線圖練習 II (單相)

Code of Practice for the Electricity (Wiring) Regulations - 2015 Edition

2015年版電力(線路)規例工作守則

反白答案空間，便會出現答案：

BS88 HRC Fuse Curve 特性曲線圖

MCB Curve 特性曲線圖

MCCB Curve 特性曲線圖

Standard Inverse Tripping Curve 標準特性曲線 3秒故障繼電器

Thermal Over Curve 積熱過載繼電器

一個最終電路為一個單相2匹電動機 (1P = 746W)。


746W  x 2 / 220V = 6.7818A (運行電流)

積熱過載繼電器一般會返定在運行電流或滿載電流的125%。

6.7818A x 125% = 8.47725A

在積熱過載繼電器的特性上600%電流 才會即時跳脫 因此出現50.8635A起動電流才會即時跳脫 而在500%時 即42.38625A仍然有10秒的起動時間

最合適的保護器件為25A MA類別的微型斷路器 它的瞬時跳脫區域在1250%(12.5倍) 即312.5A才會即時跳脫 不過在香港很多時候未必可以即到MA類別的微型斷路器 使用D類別的微型斷路器 即它的瞬時跳脫區域在1000%(10倍) 即250A便會即時跳脫

如它的錶前掣是63A 塑殼微型斷路器及配電箱的本地隔離開關為60A熔斷開關時。

在不同位置上它們會有不同的接地環路阻抗值。

電動機 0.25
配電箱 0.15
錶前掣 0.12
總掣房 0.09

當電動機位置發生接地故障時，故障電流會是多少。

電動機
220V / 0.25 = 880A

電動機的故障電流會是 880A
880A / 25A = 35.2倍(3520%)

由於880A的故障電流已經進入D類別的微型斷路器的瞬時跳脫區 理應在0.01秒跳脫


880A的故障電流對60A熔斷開關會約在0.03秒
熔斷器可能仍然會熔斷


880A的故障電流對60A 塑殼斷路器 會在0.01 - 0.8秒跳脫 最理想是塑殼斷路器不會跳脫 但亦可能同時跳脫
880A / 60A = 14.67倍(1467%)

如果總掣房是2250A空氣斷路器 並把斷路器故障繼電器設定在 10%(Plug Sitting)及0.1(Time  Sitting)的話 該接地故障對空氣斷路器的影響是

880A / 225A = 391.11%

接地故障繼電器約在 0.45秒引致空氣斷路器跳脫 因此880A的故障電流同在錶前掣後的保護器件清除便不會對空氣斷路器構成影響



如果故障是經過部份電動機的線圈或其他原因令接地環路阻抗值上升，接地故障電流在200A 這樣對各個保護器件的跳脫時間影響是。

微型斷路器
200A / 25A = 800%(8倍)
跳脫時間約為7秒

60A熔斷開關
跳脫時間約為0.35秒
熔斷器在線路上形同不存在

60A 塑殼斷路器
200A / 60A = 3.33倍(333%)
跳脫時間約為3秒

空氣斷路器
由於未達10%的225A 因此不會跳脫
但系統上可能仍存在其他線路的漏電電流而引致跳脫

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

真人真事之設計錯誤 Design Fault in Hong Kong IV

真人真事之設計錯誤 4

設計錯誤(13)

差了5A：

        年代久遠，我舊公司其中一個老闆在沙田某商業大廈放線，不算太長，也不過是100米以內，電源電纜為四蕊185平方毫米網甲電纜，工程完成時需向中電申請電錶，在掛錶當日，中電的員工只是兩手空空出現，為何?他說計數後，電纜載流量還相差5A才足夠，事後他多次與中電溝通，結果當然是事與願遺，最後是再次訂購一條四蕊240平方毫米網甲電纜及重新鋪設，並把已放置的四蕊185平方毫米網甲電纜原條抽出存倉。


設計錯誤(14)

缺少一條水線的 UPS：

        某個政府基建設施，由11000V高壓掣櫃供電至380V 1600A低壓掣櫃，當中的一個支總掣供電給不間斷電源供應器(UPS)，在一次低壓檢查時，關上低壓搫櫃的1600A 4極總掣，但同事開背板後發現不間斷電源供應器(UPS)的中性線對地有約100V電壓存在，再過不久電子部要求提早重開電源。
        在電子部檢查後，發現約值十多萬元的設備燒毀了。之後對該系統評估後發現不間斷電源供應器(UPS)與低壓總掣之間沒有安裝接地線，如果低壓搫櫃的4極總掣在跳脫或因故障跳脫後，中性線也會分離，不間斷電源供應器(UPS)的中性線便會與大地產生相位移，引致電壓差出現，並燒毀不間斷電源供應器(UPS)的負載設備。


設計錯誤(15)

奇異配電箱(1)：

        不算太久以前，大約在2009年，某個數據中心，由於供電位數較高需求(三相20位)，市面上亦無這類產品，於是有個傻瓜想出了用大形防水箱自製，便用多年亦被負責人接納使用，掛骨位更是屯上牛皮膠布，打開防水箱便看到帶電部份。
        這個箱除了很多安全隱患之外，亦完全不合例。
        而這個數據中心的協調人也經常說：這裡差不多要進行5年檢，不過我對他的回應是：太多不合例的設施使用中，更本不可能有人簽發安全證明，要做你自己簽名上WR2，我可以幫他準備文件，最後當然是不了了之。(相熟判頭無謂害人，對條例熟識的檢查完也不會簽署安全證書。)


設計錯誤(16)

奇異配電箱(2)：

        不算太久以前，大約在2007年，有日行過公司工場，個同事在裝土炮箱(Local Made)，看一看100A單相總掣，再看一看總線......，用的是 2條 10平方毫米單膠線，我便問:做得這樣奇怪?同事說：註冊工程師老闆叫的......，吓，我便過去問問，他說：1條 10平方毫米單膠線可以載流50A，2條 10平方毫米單膠線載流100A，沒問題，我只能無語問倉天，一個所謂註冊工程師也可如此。
        在交流電學上不可能出現 1 + 1 = 2 的答案，因為太多影響因素存在。例如：電容效應，電纜發熱及散熱等等......

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

真人真事之設計錯誤 Design Fault in Hong Kong III

真人真事之設計錯誤 3

設計錯誤(9)

梳西碼 bracket for Cable Tray：

        話說當年(1990)仍然是電氣學徒的我在行船佬工程公司工作，某日掃把展(Supervisor)氣沖沖回公司吵鬧，原來公司請回來的外籍年輕工程師，設計出一個極省材料的梳西碼。

        M8絲帽的S位闊為12mm，梳西闊為100mm，他計算兩個吼距便是12mm + 100mm。

        他最大錯誤是沒有計算絲帽可以轉動在任何角度，至於工人當然是邊做邊罵，因為2個絲帽必須平衡才能剛好放入梳西。



設計錯誤(10)

定期故障：

        電動機在安裝時，世界各地普遍也會使用軟喉來連接硬喉與電動機之間，但就是忽略了一件事，特別是經常運行的電動機，如鮮風櫃 / 預冷空調箱 (AHU - Air Handling Unit / PAU - Primary Air Unit)。

        電動機在運轉時，必定產生震動，由於電纜與軟喉是以不同物料製造，因此它們在震動時，震動幅度也不會相同，引致電纜與軟喉磨擦，時間久了便會形成電纜外皮的絕緣破損，並發生接地故障。要是用包膠鐵軟喉也只是把發生故障的時間延遲，並不能制止故障發生。



設計錯誤(11)

經常跳脫的接地故障繼電器：

        20多年前，尖沙咀某地方的總掣一星期跳脫了數次接地故障繼電器。原本的註場保養工程公司在每次跳脫後也能即時重置，之後我們被要求前往協助查找原因，只是一開掣櫃背板，只見笑話一則，高手設計及安裝接地故障繼電器的方式，是只有一個保護電流互感器，並安裝在中性線上。

        原本多年來相安無事，就是有一間新店在近期開業後，把原本比較平衡的三相變為不平衡三相，在中性線電流上升時，便推動了接地故障繼電器，而引致跳脫，之後報價及進行修正工程。



設計錯誤(12)

不會跳脫的接地故障繼電器：

       10多年前，在大嶼山某處，高手設計及安裝接地故障繼電器的方式，是只有一個較大的保護電流互感器，當作零序電流互感器(ZCT)來使用，並接駁在CDG11的接地故障繼電器上。

       我的格言是 - 低壓電力比高壓電力更危險，只因神級高手太多。
       不怕神一般的對手，只怕豬一般的隊友。

本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com

真人真事之設計錯誤 Design Fault in Hong Kong II

真人真事之設計錯誤 2

設計錯誤(5)

發電機的電壓訊號電源線與多個不重要設備共用一個微型斷路器

       香港某個地方，工程團隊包括某大顧問公司及某大工程公司，這個錯誤是把發電機的控制線路電源，居然與鮮風扇等等一般設備共用同一微型斷路器，問題是這些微型斷路器一旦出現跳脫或因維修保養需要關閉電源時，發電機便會因為失去電壓訊號，而錯誤地啟動。


設計錯誤(6)

失壓繼電器及指示燈共用一組熔絲：

      香港某個地方，失壓繼電器及指示燈共用一組熔絲，本來相安無事，只是某日因為指示燈燒燬引致熔絲也一起熔斷，引致失壓繼電器失去電流供應，並即時運作使掣櫃總掣跳脫，引致不必要的大停電。


設計錯誤(7)

洋設計：

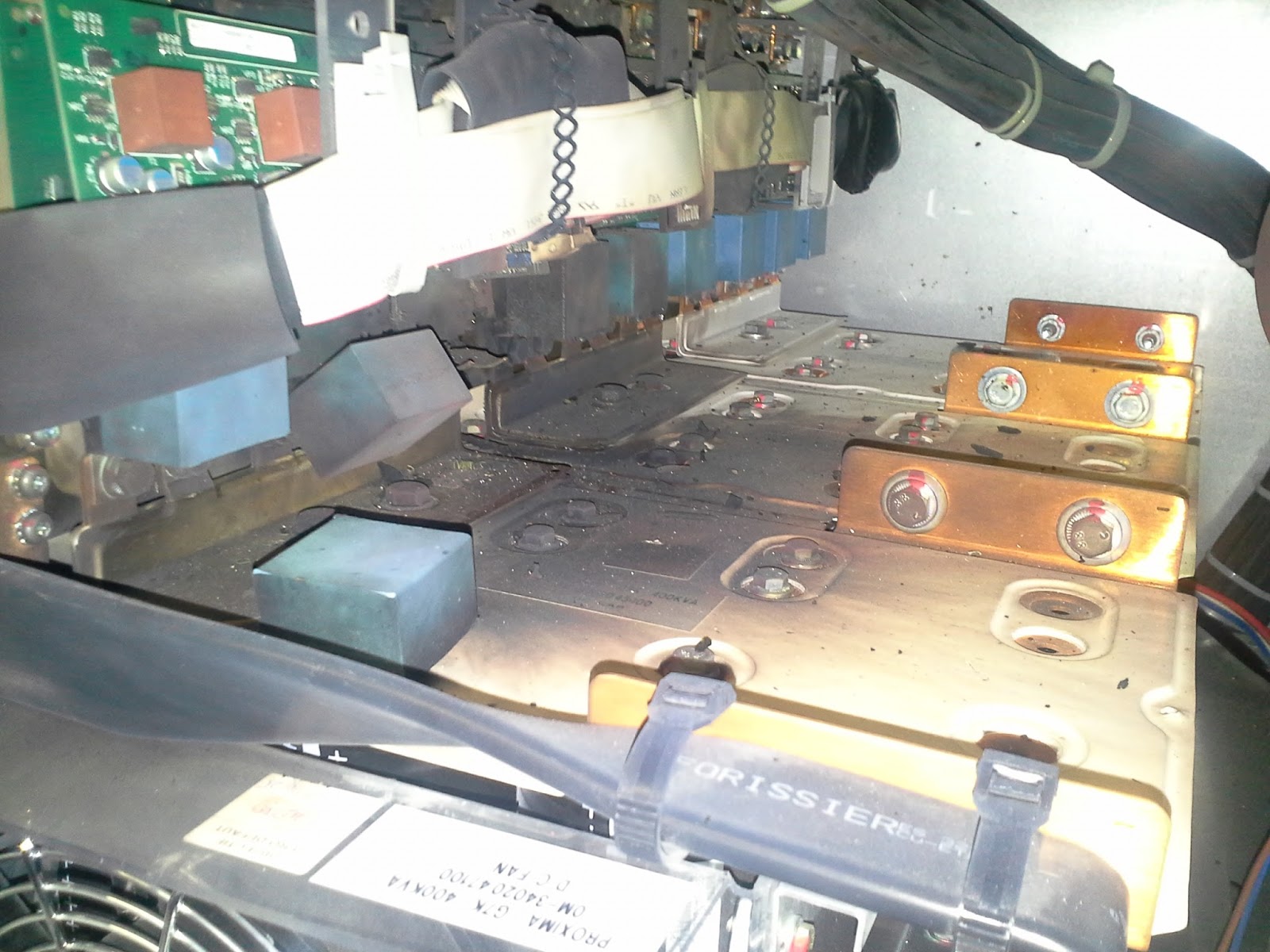

        在正常的溫度及相對濕度下，10毫米的距離能承受3300伏下仍能絕緣，換言之3毫米的距離便能承受990伏電壓，在380伏系統下可謂卓卓有餘，只可惜在香港將軍澳某大樓內，這些設備因建築期時未有完全消理，掉進入內的銅枝因此而出現相故障，並燒毀輸出端，在維修後其他同類設備相繼停機完善絕緣保護(包熱縮通)。

設計錯誤(8)

塑膠掣面與螺絲：

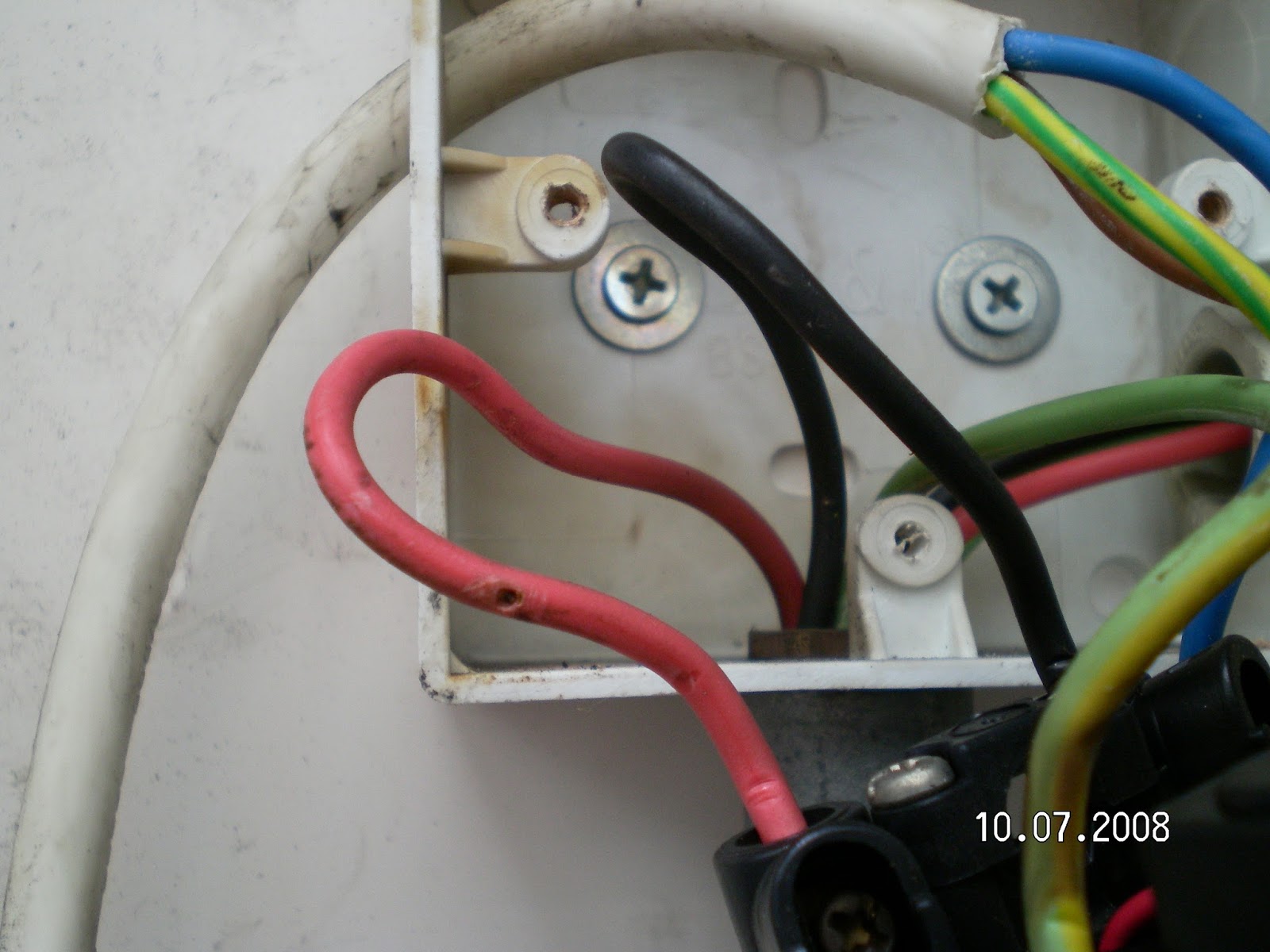

        這個設計錯誤對一般電業工程人員比較危險，某時期由澳洲推出的塑膠掣面所付送的螺絲是尖頭的，不過香港不少工程人員比較喜歡掉棄原本的螺絲，並以鋼牙螺絲代替，從而製造相同危險問題，在收緊掣面螺絲時，如果電線剛好在螺絲下面時，尖頭的螺絲便會在電線外皮上鑽吼，直接引致絕緣外皮損壞，如接地線仍然良好，便會引致保護器件跳脫，若然接地不良或在推入時令接地線鬆脫，便會引致螺絲帶有漏電電流，不小心觸摸便會引致觸電。

奇勝 (Clipsal) 的原廠螺絲 - 在亞太區已經被施耐德收購，並全線易名。 本人的其他Blog 申請你的紐西蘭電業牌照及駕駛執照 Application your EWRB and Driving License in NZ applicationnz.blogspot.com 紐西蘭生活 New Zealand Live newzealand1943.blogspot.com 香港遊蹤  Signseeing Hong Kong sightseeinghongkong.blogspot.com
