自家作業 ~ TOYOTA Hilux@鐵將軍汽車防盜之安裝
由於各牌子汽車設計不盡相同
同廠汽車設計亦未必相同
因此本文不設查詢
只供參考
如經驗不足而引致可能性損失
閣下自己衡量
鐵將軍汽車防盜隨盒附上

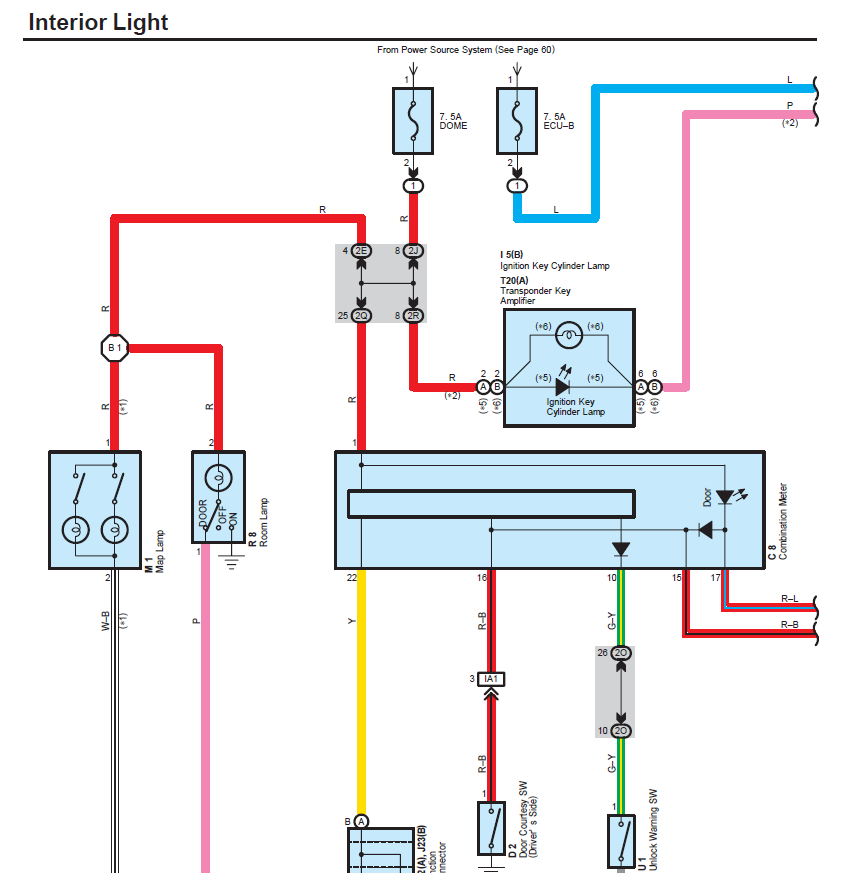

TOYOTA Hilux的佈線圖便要在網上找一找
傳感器主要作用是感應汽車是否被(震動)，在上面的旋扭是用來調較敏感度。安裝時只要掛在車廂內。
警告訊號燈，只要安裝在當眼位置。
負極便是車殼，不要接錯位置。
警號需安裝在引擎室，粉紅接回防盜主機的粉紅線，黑線(負極)直接接駁在車殼便可以。
記得依照說明書安裝方式。
這兩個是另購組件，實際是兩個12伏直流繼電器。
引擎斷電回路可說是可有可無，而且手動排檔的柴油引擎可以推車來起動。
引擎斷電回路可說是可有可無，而且手動排檔的柴油引擎可以推車來起動。
紅色電源線，可以接駁在鎖匙掣的上游W-R。黑色線直接接駛在車殼。
這個是防盜系統的電源輸入。
車門鎖開關訊號接線。
兩組訊號的接線方式。(不同車種的觸發方式未必相同)

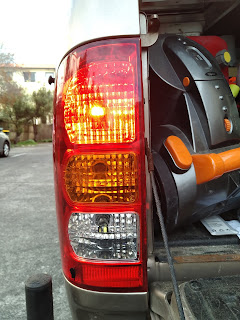

方向指示燈
只要分別接駁在G-B及G-Y上便可以。
接上後，防盜系統的啟動或解鎖時，方向指示燈會亮起。
這個6P插頭。
這個ACC，便要接駁在黑色線上。
這個是電壓訊號，用來通知防盜系統，車輛在使用中。
這個是電壓訊號，用來通知防盜系統，車輛在使用中。
按腳煞那條橙色線，使是接在煞車燈與NC接點之間的G-W上。
接上這個之後，開車15秒後，使用腳煞時，車門會自己鎖上，在關掉引擎時，車門會自動解鎖。
而門觸發，可以接駁在儀錶板上顯示車門未有關上的粉紅線。
這個的主要作用是在防盜啟動時，車門被打開便會觸發警報。
在解除警報後，指定秒數打開，防盜便不會有動作，否則會自動再次上鎖。
這車沒有尾箱，所以不用的都用膠布包起來。
打開車門控制面板
打開這個蓋便可以看到一組電線
之後打開另一個蓋前必須先打開這個
打開這個蓋便可以看到供車門的各個接駁插
打開這個蓋便可以看到駕駛室的主電源配電盤
