空氣斷路器
這款是固定式(Fixed Type)的空氣斷路器，特點是固定地安裝在掣櫃上。
這款是抽出式(Draw-out Type)的空氣斷路器，特點是可與掣櫃分離。
空氣斷路器主要供供應給三相系統便用(直流系統除外)，因此我們常見的只有3極及4極。
這款是固定式(Fixed Type)的空氣斷路器，特點是固定地安裝在掣櫃上。
它有三個位置 分別是
Service position
投入(服務)位置 - 空氣斷路器與掣櫃完全連接，空氣斷路器的主接點閉合時，電源便會傳送出去。
Test position
測試位置 - 只有控制線路與掣櫃連接，主接點與掣櫃仍然有約10亳米的距離，可以進行跳脫測試等.......
Draw out position
分離位置 - 空氣斷路器已經與掣櫃完全分離，可以把主體抽離。
Rack out tool
不同廠商的工具也不一樣 ，插入外柜的指定位置，順或逆轉便可以把空氣斷路器轉移至上述各個位置，在到達位置時，便會"躂"一聲響起來。
這類特長空氣斷路器其載流量可達5000A，在香港來說並不常用，不過在香港國際機場便有一個在使用中。
滅弧器在空氣斷路器中也是重要角色之一，因為電流量大在作業時其電弧產生的火花更大，內部主要組件為金屬片，在電弧經過時，把電弧分隔成多個小區份，使電弧加速冷卻，來達成滅弧效果。
鎖匙及鎖胆肩負著保障安全的角色，不同廠商也會有自己的設計。
由英國生產，並按照客戶要求面製造的Castell Key，不論是高壓或低壓電力系統也是很常見。
由香港電力公司直接供電的掣櫃總開關，是不接受使用內置的IDMT作為保護裝置已經是久遠的事，雖然也有不少廠商會提供內置的IDMT，但是也只能用在掣櫃上的分支總開關。
MicroLogic 微邏輯是Schneider Merlin Gerin 的使用名稱

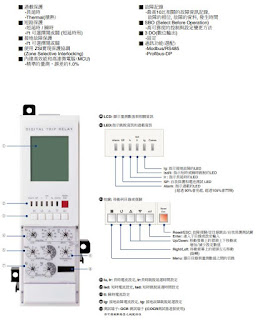

與塑殼斷路器一樣可以透過多功能電錶及MicroLogic，經網絡接口把電力系統中的各種數據傳輸到伺服器，而且更常見。
在經過D/A轉換器前，模擬訊號 (Analog signal) 稱之為 Low Level，在經過D/A轉換器後，數碼訊號 (Digital signal) 稱之為 High Level 。
以下這款空氣斷路器的配件算是非常齊全
空氣斷路器外柜(Housing) - 安裝在掣櫃上用以承扥Draw-out Type的空氣斷路器本體
在名牌上會標示出空氣斷路器的各種標準數據

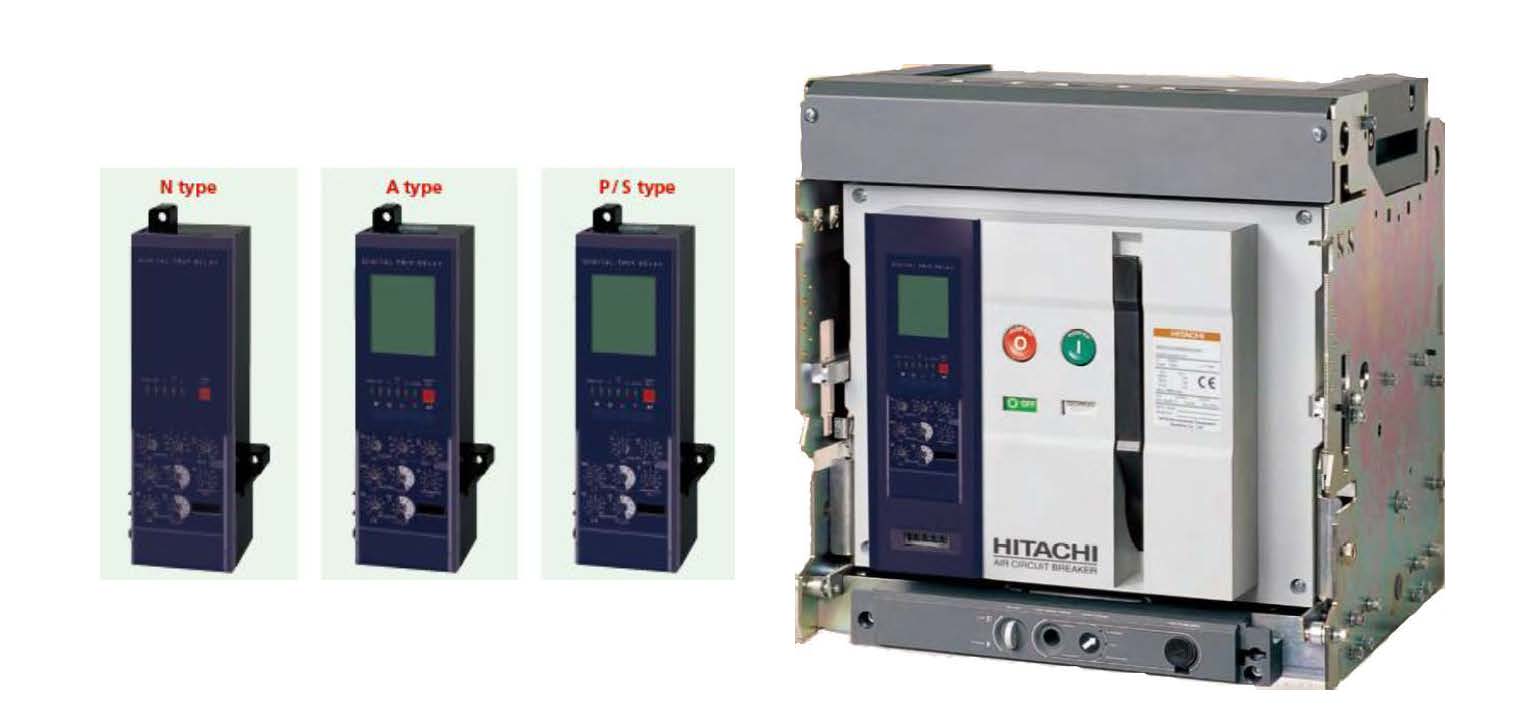

內置故障繼電器
彈簧沖衡電動機 - 用於閉合空氣斷路器前把彈簧壓縮，如未有安裝只有使用人手來沖衡彈簧。
溫度檢測裝置 - 用於預防及探知空氣斷路器接點過熱。
計數器 - 每次閉合接點時 數值加1 用以記錄使用次數，評估保養計畫。
跳脫線圈 Shunt Trip (Trip Coil)通電後把空氣斷路器進行跳脫。
閉合線圈 Closing coil 通電後把空氣斷路器接點閉合。

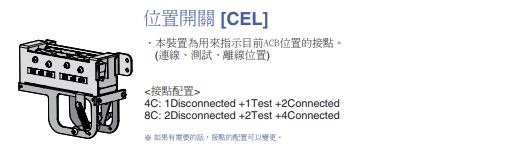

輔助接點 Aux contact，用以把空氣斷路器的狀態交送出去。
安裝於空氣斷路器面板，用以禁止未有受權人士進行操作(ON/OFF)。

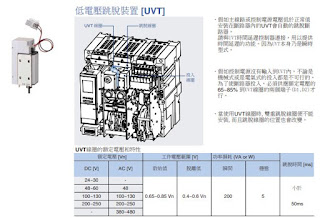

內置式失壓繼電器
內置式過壓繼電器
安全擋板(Buscar Shutter) - 在空氣斷路器抽離後，避免帶電接點外露。
位置鑽 - 禁止未有授權人士進行操作。
機械互鎖之一，多用於空氣斷路器建構的四極轉換路中
防塵塑膠護罩及面板
相絕緣擋板，跟塑製外殼斷路器(MCCB)的作用相同，不過以空氣斷路器來說比較少用，反而包上絕緣護套較常見。
絕緣護套 - 不論是高壓或低壓電力系統也很常見，因此訂購時要注意其耐壓值。
在空氣斷路器，由抽離位置轉入服務位置時，把已經沖衡的彈簧釋放，避免因意外合閘，而把電源輸送出去。
