電阻知識基礎

電阻知識基礎

        電阻(Resistor) 單位ohm - 顧名思義就是對電的阻力，當中包括了電壓(Volt / Voltage) 單位 V 和電流(Current / I ) 單位 A。 電阻愈大，對電壓和電流的影響愈大。

        電阻(R)對電壓(V)的影響

在導體上的電阻愈大，便會產生愈大的電壓降，形成供電點的電壓不足，可能令用電器具無法運作。

        電阻(R)對電流(I)的影響

在導體上的電阻愈大，便會對電流產生愈大的阻力，如電阻過大(在固定的供電電壓下)，可能會令電流無法正常地流過。亦會形成較大損耗。

        電壓，電流與電阻之間的關係，更是一個相互關係，當電壓為100伏(Volt)的時候，需要20安培(Ampere)電流的話，系統電阻便會是5歐姆(Ohm)。

100V = 20A x 5 Ohm

100V / 20A = 5 Ohm

100V / 5 Ohm = 20A

電阻

最基本的電阻，其阻值為固定阻值。

電阻的常用圖示有下面兩種：

圖示A

圖示B

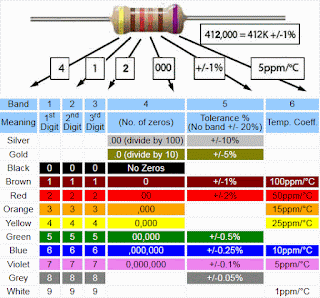

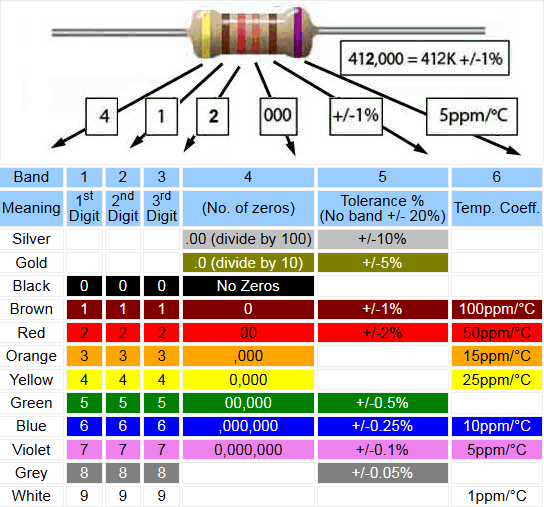

炭膜定值電阻

使用溫度範圍：　-55℃ ～ +155℃

炭膜電阻器基本分為二種，一種是標準尺寸，一種是小型尺寸。

除小型電阻S1/2W用粉紅色塗料塗裝以外，其他多以用土黃色塗料塗裝。

    電氣性能

　額定功率

　額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時，額定

　功率由下圖的減輕曲線來決定。

    額定電壓

　電阻器的額定直流連續工作電壓或商用頻率近似正弦波的RMS連續工作電壓可由下列公式算

　得，若計算所得電壓超過表一所示”最高使用電壓，則以”最高使用電壓”當作額定電壓。

　　P：額定功率(W)　R：電阻值(Ω)　E：額定電壓(V)



　絕緣電阻

　儀器設備 : 絕緣電阻測試器

　電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為一

　極，用100V 的絕緣測試器試驗，絕緣電阻必須大於1000MΩ。



　耐電壓

　儀器設備 : 耐電壓試驗器

　電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為

　一極，施加下表所列的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。

    短時間過負荷

　儀器設備 : S.O.L.試驗裝置

　在電阻器的兩端施加 2.5 倍的額定電壓，當所加的電壓超過下表的範圍時，以下表的電壓施

　加，保持 5 秒鐘，置於室溫30分鐘以上，量測電阻值與試前值比較，允許變化量為：

　±(1%+0.05Ω)

    斷續過負荷 (公稱電阻值 100Ω 以上適用)

　儀器設備 : 斷續過負荷試驗裝置

　將電阻器水平安置於室驗盤上，加 Y 倍額定電壓，1 秒鐘 ON，25 秒鐘 OFF，

　次後，室溫中放置 30 分鐘以上，再量測試後值，其試後值對其試前值的允許變化量為：

　G±(1%+0.05Ω) 其所加電壓最高不得超過下表所示電壓。

    負荷壽命

　儀器設備 : 高溫爐、直流電源供應器

　將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在70±2℃的恒溫槽中，加

　額定直流電壓90分ON，30分OFF， 小時，在240、480、720、1,000小時量測，量

　測前必須取出放置於室溫中30分鐘以上才量測，各階段的量測 值對試前值的允許變化量為

　±(5%+0.1Ω) ，外觀上不能有顯著異常且標示易於判讀。



　8.2 耐濕負荷

　儀器設備 : 恆溫恆濕箱、直流電源供應器

　將電阻器安裝在試驗盤上，置於40±2℃、90～95%相對濕度的恒溫恒濕箱中，電阻器相互

　間的溫度不能影響，避免水滴直接滴在試品上，加額定直流電壓 90 分 ON，30 分 OFF，

　小時，取出放置室溫中 1 小時，量測阻值與試前值比較，允許變化量為:±(5%+0.1Ω)

　，外觀上不能有顯著異常且標示易於判讀。



　溫度係數

　儀器設備 : 高溫爐

　在室溫中量測阻值後，置於室溫+100℃ 的恒溫槽中 30～45 分鐘，於此溫度中測量，所得

　之值與試前值比較，依下列公式計算，允許變化量如下表。

金屬

可變電阻

這類可變電阻多用於音量調較，電壓調較等等......

可以由最終用家調較。

推移式可變電阻

旋轉式可變電阻

圖示

半可變電阻

基本設計與可變電阻完全相同，但體積會造得比較小。

這類可變電阻多用於器具內部，因為不希望使用者自行調較，例如充電器的充電電壓調較等等......

排阻- 每個接腳之間有一個相同數值的電阻。

光敏電阻-會隨光線的強度改變阻值。

壓敏電阻-電阻值會隨外部電壓而改變。

在絕對理想狀況下，其電阻阻值為0歐姆。
因此人們朝著這個方向，研發出來的名為超導體。
超導體的電阻阻值應為絕對值的0歐姆。

超導體的概念是當到達絕對0度時，所有份子會完全停止。
